مواصفات منصة الحفر XZKD
|
نوع رقم |
XZKD75-3B |
XZKD95-2A |
XZKD95-3A |
XZKD95-4A |
|
الحجم المطبق |
AQ / BQ / NQ |
BQ / NQ / المقر الرئيسي |
BQ / NQ / المقر الرئيسي |
BQ / NQ / المقر الرئيسي |
|
قوة المحرك (كيلوواط) |
37 |
45 |
55 |
75 |
|
سرعة المحرك (rpm) |
1480 |
1480 |
1480 |
1480 |
|
سرعة الدوران (rpm) |
370-1500 |
380-1200 |
380-1200 |
380-1200 |
|
نوع رأس الطاقة |
من خلال عمود |
من خلال عمود |
من خلال عمود |
من خلال عمود |
|
أقصى عزم الدوران لرأس الطاقة (Nm) |
1200 |
1200 |
1700 |
1700 |
|
قوة التغذية المحورية (kN) |
50 |
65 |
65 |
65 |
|
قوة السحب المحورية (kN) |
120 |
160 |
160 |
160 |
|
قوة رأس السكتة الدماغية (مم) |
1100 |
1600 |
1600 |
1600 |
|
الجسم انزلاق السكتة الدماغية (مم) |
500 |
700 |
700 |
700 |
|
زاوية الحفر |
0~360 |
0~360 |
0~360 |
0~360 |
|
ضغط النظام (Mpa) |
25 |
25 |
28 |
32 |
|
قطر حبل الأسلاك (مم) |
5 |
5 |
5 |
5 |
|
قوة رفع الرافعة (kN) |
8 |
8 |
10 |
12 |
|
مخطط الأبعاد |
الجسم الرئيسي (مم) |
2700×1020×1540 |
2900×1330×1570 |
|
وحدة الطاقة (مم) |
1520×1050×1240 |
1740×1050×1440 |
|
وحدة التحكم (مم) |
1010×690×1150 |
1010×690×1150 |
|
الوزن |
الجسم الرئيسي (كجم) |
1345 |
1400 |
1500 |
1500 |
|
وحدة الطاقة (كجم) |
690 |
850 |
930 |
1080 |
|
وحدة التحكم (كجم) |
200 |
200 |
200 |
200 |
نطاق التطبيق
الحفر الأساسي للنفق الهيدروليكي بالكامل مناسب لحفر الاستكشاف في أنفاق المناجم ، ويمكن استخدامه أيضًا لحفر النواة الأرضية والسكك الحديدية والنفق والحفاظ على المياه والمسح الهندسي للبناء وغيرها من الصناعات. مواصفاتها التقنية المثالية والأداء الموثوق به سوف تجلب لك كفاءة عالية وفوائد.
الميزات الرئيسية
1. مدفوعة بمضخة زيت كهربائية ، يعمل المحرك ، وتسلم أسطوانة الزيت دون أي سحب برج ؛
2. تستخدم أنظمة الدوار والتغذية والسحب والتثبيت للحفر النقل الهيدروليكي ، لضمان التشغيل السلس ؛
3. سرعة الحفر السريعة ، قادرة على الحفر في أي ميل وموقف ، مع القدرة على التكيف القوية.
4. يتم اعتماد السكك الحديدية على شكل V ، وضمان وضع المغزل الجيد.
5. سهلة التشغيل وتفكيك والنقل.
※ تتكون حفرة النفق الهيدروليكية بالكامل أساسا من سيارة طاقة ، وجسم رئيسي ، وحدة تحكم تشغيل ، وجهاز دوار ، وحامل عصا الحفر ، ومضخة طين ، ومكونات أخرى.
※ تشمل مواصفات المنتج الرئيسية للشركة: XZKD95-1 ، XZKD95-2 ، و XZKD95-3 حفرات النفق الهيدروليكية بالكامل.
المكونات الرئيسية لحفر النفق الهيدروليكي بالكامل

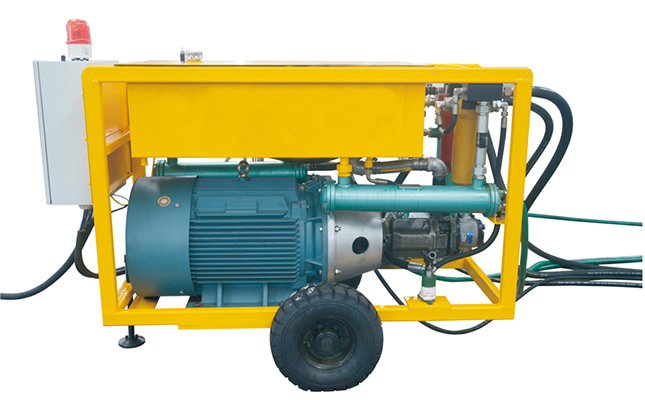

سيارة الطاقة
يتم تركيب وحدة الطاقة على عربة صغيرة مع عجلات ، مما يسهل نقل سهل. أثناء التثبيت ، يمكن أيضًا وضعها على مسافة معينة من الجهاز الرئيسي.
المركبة الكهربائية مجهزة بمحرك عالي الطاقة ، ومضخة مزدوجة (المضخة الرئيسية تزود الجهاز الدوار ، والمضخة المساعدة تزود أسطوانة التغذية) ، ومرشح زيت ، ومبرد زيت ، ومضخة ملء زيت يدوية ، وصندوق التحكم الكهربائي ، إلخ.

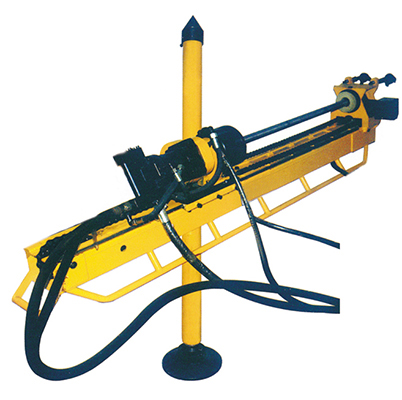

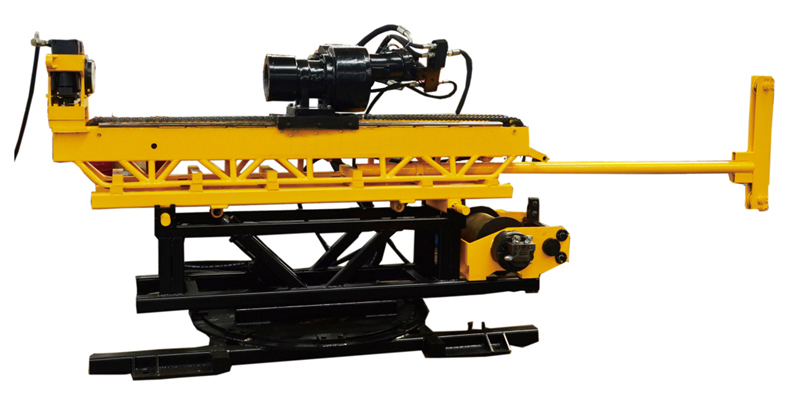

الهيئة الرئيسية
تتكون الآلة الرئيسية في المقام الأول من مكونات مثل إطار السرير والجهاز الدوار وحامل عصا الحفر والعمود والأسطوانة الهيدروليكية. تم تصميمها لتفكيكها وتثبيتها بسهولة. بسبب اعتماد عمود ، يمكن تحقيق الحفر بزوايا مختلفة داخل نطاق 0 درجة إلى 360 درجة داخل النفق.

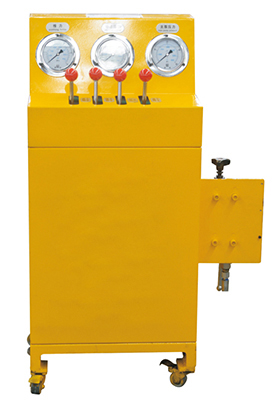

جدول وحدة التحكم
تم تصميم وحدة التحكم التشغيلية لتكون بسيطة وسهلة التشغيل. يحتاج العمال فقط إلى التعامل مع عصا الحفر وتشغيل مقبض التحكم لتنفيذ جميع مهام الحفر. يمكن تحقيق التغذية التلقائية ، مع قوة التغذية وسرعة التغذية قابلة للتحكم كما هو مطلوب. يمكنها التحكم في الحركة المتزامنة لمقبض عصا الحفر والحفر ، مما يسمح بتجميع وتفكيك عصا الحفر بشكل مريح دون الحاجة إلى مفتاح. تعرض لوحة القيادة ضغط النظام وقوة التغذية وضغط مياه الغسيل ، مما يحسن إلى حد كبير من كفاءة الحفر.

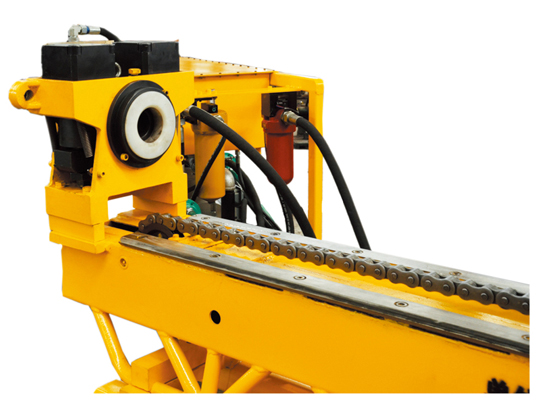

جهاز دوار
كل نموذج من منصة الحفر مجهز بجهاز دوار خاص به ، مع أن يكون قطر العمود الرئيسي الداخلي 60 مم و 75 مم و 95 مم. عن طريق استبدال المشابك في الشاك، يمكن للشاك قبضة قضبان الحفر بأقطار مختلفة. يسمح المحرك الهيدروليكي بتغيير سرعة العمود الرئيسي بدون خطوات ، وباستبدال صندوق التروس بزوج من التروس 1: 2.5 ، من الممكن تحقيق حفر عالي السرعة وعزم الدوران العالي.
مقبض أنابيب الحفر
يتم مزامنة عمل فك مقبض عصا الحفر مع عمل الكشاك ، مع التشديد الميكانيكي والإفراج الهيدروليكي. خصائصه هي أنه حتى عندما يتوقف المحرك الرئيسي عن الدوران بشكل غير متوقع ، لا يزال يمكن تثبيت عصا الحفر بقوة ، مما يضمن سلامة الحفر للأعلى.
الحبل الهيدروليكي
يفتخر الرافعة الهيدروليكية الحبل ، مجهزة بالمحرك الهيدروليكي ، الطبل ، دليل الحبل ، حبل الأسلاك الفولاذية ، إلخ ، بهيكل بسيط ، وسهولة التركيب والتشغيل ، وانخفاض الضوضاء ، وخفيفة الوزن ، والحد الأدنى من التآكل الميكانيكي. هو مناسب للتنقيب الجيولوجي ، والتنقيب ، والتطبيقات الأخرى ، مع مجموعة واسعة من الاستخدامات.
